Aboout QEB System
용융아연도금강판(HGI)을 전용 프로그램에 의해 자동으로 펀칭,포밍하여 용접 및 도장을 하지 않고 현장에서 볼트 조립만으로 시공 완료하는 고효율 건축시스템 입니다.
Quality Pre-Engineered Building System
Q.E.B 주자재
최소 항복강도가 295N/ 이상인 용융아연도금 강판을 사용하며, 단면형상은 웨브(WEB)가 220mm,300mm 2종류가 있다.
플랜지 폭이 65mm로 2종류가 자재 모두 동일하며, 플랜지끝에다 ᄃ자로 꺾인 RIB가 달려있다.
각 부재의 두께는 1.6mm,2.0mm,3.0mm의 3종류가 있다.
웨브(WEB)부분에 큰 골파형 2개와 작은 골파형2개가 대칭으로 형성되어 웨브의 좌굴을 방지해주고 있어
부재의 구조적 성능을 최대한 발휘할 수 있도록 했다.
220x65x18x12
300x65x18x12
JWENC
JWENC
JWENC
JWENC
JWENC
Bolt assembly
Q.E.B구성부품
Easy, fast, efficient and cost-saving construction

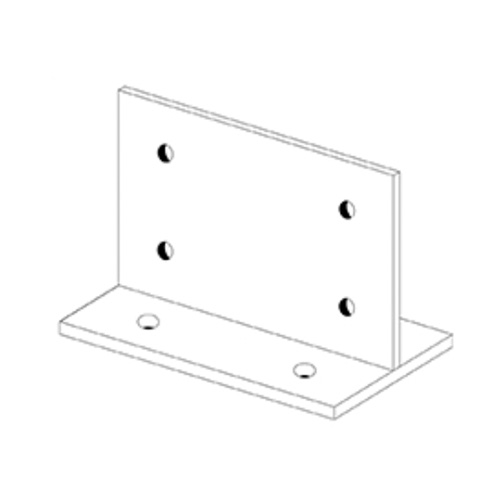

T형 베이스 플레이트
중간 기둥에 사용하며 베이스 플레이트를 사이에 두고 2개의 부재가 웨브면을 맞대어 볼트로 조립 시공한다.
L형 베이스 플레이트
코너 기둥 및 박공기둥과 문 보강기둥에 사용하며 베이스 플레이트 안쪽면에 한 개의 부재를 사용하여 볼트로 조립 시공한다.

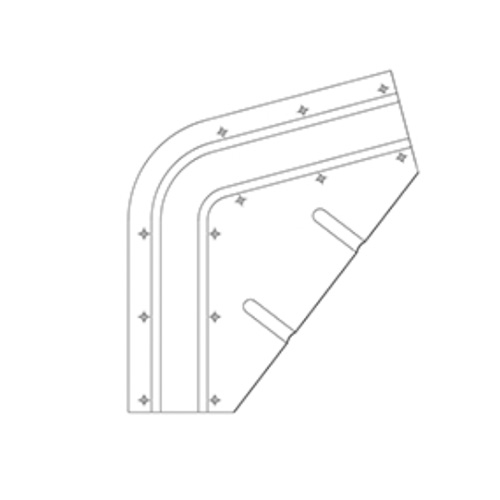

처마브라켓
기둥과 보를 연결하는데 사용되며 부재 사이에 2개의 브라켓을 서로 맞대어 부재와 함께 사용된다. 부재의 크기와 경사도(10°, 15°)에 따라 제작되며, 브라켓 강성을 높이기 위해 하부와 파형을 형성시켰다.

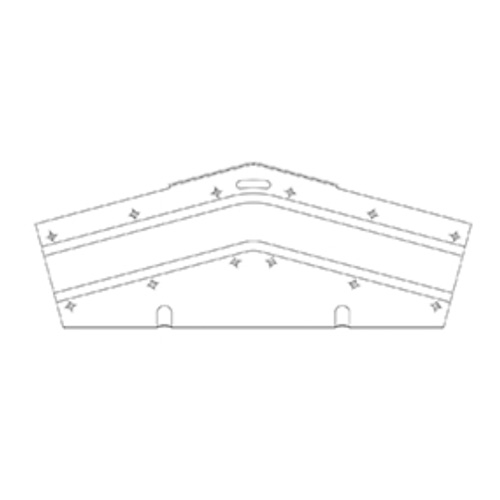

용마루브라켓
용마루에서 보와 보를 연결하는데 사용되며 부재 사이에 2개의 브라켓을 서로 맞대어 부재와 함께 조립 시공한다. 부재의 크기와 경사도(10°, 15°)에 따라 제작되며, 상부와 하부에 골 파형을 형성시켰다.

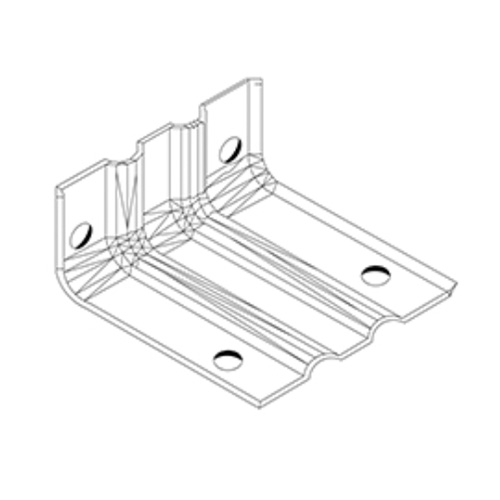

픽싱앵글
기둥과 보(PAFTER)에 각각 띠장(GRIT), 중도리(PURLINE)를 부재간 웨브와 웨브가 직각으로 조립, 시공하는데 사용하며, 또한 기타 부재와 부재는 반드시 픽싱앵글을 사용하여 조립, 시공한다.

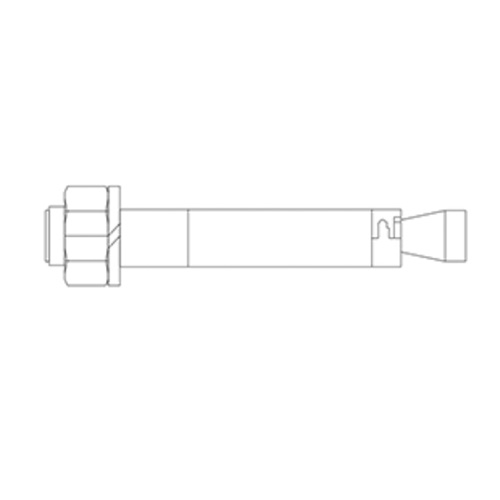

앵카볼트
기초 콘크리트에 골조를 연결할 때 사용하는 볼트로 KSB 1016 시험방법과 동일한 M16 X 150mm 세트앙카 제품을 사용한다.
골조 조립볼트
주요 골조 조립용으로 사용하며 M16X60 육각볼트로 사용한다.
브레이싱

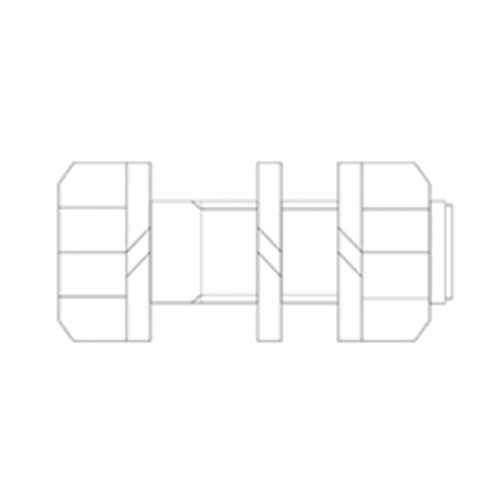

∅9mm 또는∅12mm 와이어, 턴버클:
풍하중등 횡력에 대하여 건물이 안정하도록 지붕 및 벽체에 브레이싱을 설치한다.
JW ENC는 다양한 산업분야에서 사용되고 있습니다,
산업건물
# 공장
# 산업단지
# 공업단지
# 농공단지
# 물류창고
# 자재보관창고
# 산업단지
# 공업단지
# 농공단지
# 물류창고
# 자재보관창고
근린생활시설
# 소매점
# 음식점
# 카센터
# 판매시설
# 임대용건물
# 창고형카페
# 음식점
# 카센터
# 판매시설
# 임대용건물
# 창고형카페
농축산물시설
# 계사
# 돈사
# 퇴비사
# 버섯재배사
# 종묘배양장
# 곤충사육사
# 돈사
# 퇴비사
# 버섯재배사
# 종묘배양장
# 곤충사육사
체육,종교시설
# 테니스장
# 배드민턴장
# 게이트볼장
# 풋살장
# 실내야구연습장
# 체육관
# 배드민턴장
# 게이트볼장
# 풋살장
# 실내야구연습장
# 체육관
농업용,군부대시설
# 농막
# 농업,농가용창고
# 마을정자
# 토양경작장
# 위험물저장소
# 환경정화시설
# 농업,농가용창고
# 마을정자
# 토양경작장
# 위험물저장소
# 환경정화시설
복층건물
# 옥상증축
# 복층공사
# 지붕공사
# 중2층공사
# 비가림시설
# H빔철골공사
# 복층공사
# 지붕공사
# 중2층공사
# 비가림시설
# H빔철골공사
Q.E.B System
적용범위
내부기둥 없이 단층구조 건물폭 18m, 높이 8m 까지, 길이는 무한으로 설계 가능합니다.
복층건물 건축시 H빔+QEB(최상층) 복합구조로 설계 및 시공 가능합니다.
일반적인 각파이프나 H빔 구조물에 비해서 품질, 경제성, 중량, 제작 성능, 구조적 안정성 그리고 공사 기간까지 어느하나 떨어지지 않는 공법이 Q.E.B 조립식 경량 철골 구조물입니다.
| 비교항목 | 일반구조 | 정우 Q.E.B System |
| 부재성능 및 구조설계 |
|
|
| 공사비용 |
|
|
| 원자재 신뢰성 |
|
|
| 신뢰성 |
|
|
| 재활용 |
|
|
